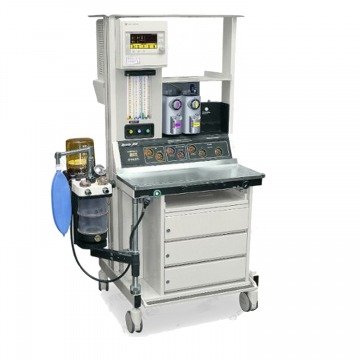

Maquina de Anestesia

Descripción

GE DATEX – OHMEDA Modulo SE

CARACTERÍSTICAS:

• La máquina de anestesia Modulus SE proporciona flujos fijos de gases médicos al sistema de respiración. Una gran selección de gases, vaporizadores, ventiladores y monitores le permite controlar la configuración de su sistema.

GASES Y VAPORIZADORES:

• Viene con O2 (dos conexiones), N2O y aire, más una conexión de botella más para N2O o Helio.
• Capacidad para tres vaporizadores.
• Las bajas tasas de fuga, los medidores de flujo precisos y una proporción mínima de O2 a N2O permiten la anestesia de circuito cerrado y bajo flujo.
• Ventiladores y Monitores
• Disponible con el ventilador 7900: un ventilador controlado por microprocesador con monitores internos, PEEP electrónica, dos modos de ventilación y una
• pantalla de forma de onda de presión.
• Disponible con el ventilador 7800, un ventilador controlado por microprocesador con monitores internos.
• El Modulus SE también acepta el monitor de gases respiratorios Ohmeda o el Ohmeda Rascal II.

Los dispositivos de seguridad del paciente reducen el riesgo de:

Mezclas hipóxicas : El Sistema Link 25 mantiene la concentración de O2 superior al 25% (valor aproximado) en la salida de gas común para mezclas de O2 y N2O. El flujo de N2O y aire o heliox se detiene si el suministro de O2 disminuye a menos de 20 PSIG (138 kPa).

Mezclas de agentes: Con vaporizadores correctamente instalados, no se puede encender más de un vaporizador a la vez. El colector del vaporizador evita el flujo de gas a través de todos los vaporizadores que están APAGADOS.

Fallos completos o repentinos de la fuente de gas: las baterías continúan funcionando en los ventiladores 7800 y 7900 durante un corte de energía. Los ventiladores Ohmeda tienen alarmas de falla de energía y alarmas para baja presión de la fuente de gas. El Modulus SE tiene una alarma para presiones de fuente de O2 inferiores a 30 PSIG (207 kPa; valor aproximado).

Ventilador Opción 1: 7800

Los sistemas con el ventilador 7800 utilizan:

• El ventilador para monitorear el O2 inspiratorio, el volumen espiratorio y la presión de las vías respiratorias.
• El interruptor del sistema inicia el flujo de gas y enciende el ventilador.
• Una alarma neumática por baja presión de la fuente de O2.
• Una batería en el ventilador para continuar el funcionamiento del ventilador durante un corte de energía.
• Una caja de salida para suministrar energía eléctrica a los componentes del sistema. Un transformador en la caja proporciona energía para la luz.

Ventilador Opción 2: 7900

• El ventilador para monitorear el O2 inspiratorio, los volúmenes espiratorio e inspiratorio y la presión de las vías respiratorias.
• El interruptor del sistema inicia el flujo de gas y enciende el ventilador.
• Una alarma electrónica en el ventilador por baja presión de la fuente de O2.
• Una batería en el ventilador para continuar el funcionamiento del ventilador durante un corte de energía.
• Software que se ajusta a los cambios en el flujo de gas fresco, la conformidad del circuito de respiración y las fugas.
• Una caja de salida para proporcionar energía eléctrica a los componentes del sistema. Un transformador en la caja proporciona energía a la luz.
• El modo de presión proporciona una presión constante durante la inspiración.
• El modo de volumen proporciona un flujo constante durante la inspiración.

DATOS DEL PACIENTE:

• Concentración de O2 inspirado.
• Volúmenes corriente y minuto exhalados.
• La frecuencia respiratoria.
• Presiones pico, media y meseta en las vías respiratorias.
• Formas de onda de la presión de las vías respiratorias.

ALARMA

• Alta y baja concentración de O2.
• Presiones de vía aérea altas, bajas, sostenidas y sub atmosféricas.
• Apnea de volumen.
• Volumen minuto alto y bajo (exhalado).
• Volumen corriente alto y bajo (exhalado).
• Flujo inverso.
• No se proporcionó la respiración establecida.
• Fuelles vacíos.
• Ajustes de control incorrectos.
• Conexiones incorrectas del sensor de flujo.

ANESTESIA DE CIRCUITO CERRADO / FLUJO BAJO
